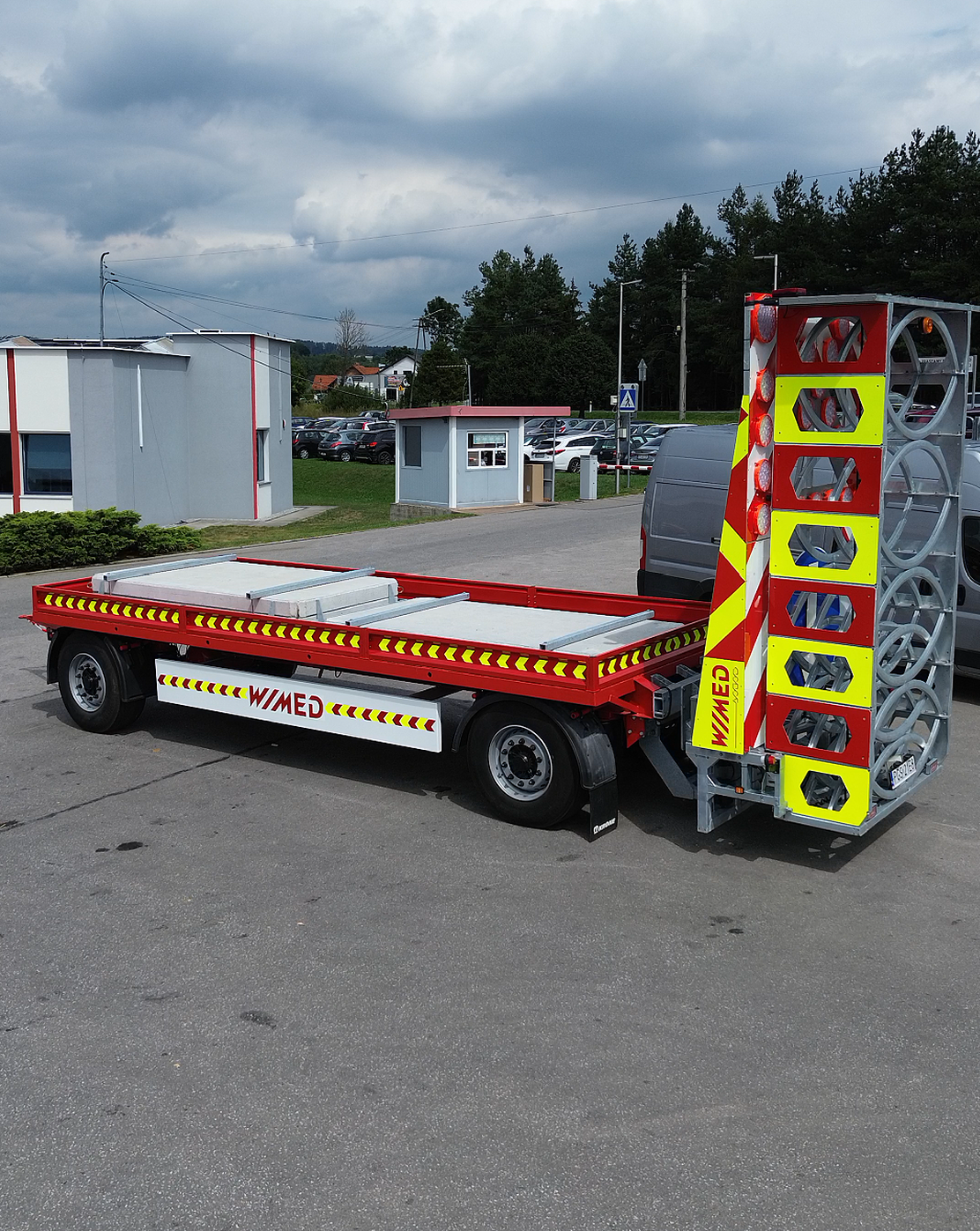

Eliptyczna Podwieszana Osłona Energochłonna TMA zamontowana na przyczepie BDF

Podwieszana mobilna osłona energochłonna TMA wraz z tablicą U-26a zamontowana na tylnej części specjalnie przystosowanej przyczepy BDF. Przyczepa jest przeznaczona do transportu za samochodem ciężarowym, a po ustawieniu w miejscu prowadzenia robót może zostać odłączona od pojazdu i pracować jako samodzielne zabezpieczenie strefy robót drogowych.

Parametry fizyczne

Przyczepy BDF

• Konstrukcja przyczepy przystosowana do montażu podwieszanej osłony energochłonnej TMA wraz z tablicą U-26a.
• Osłona TMA zamontowana na tylnej części przyczepy.
• Możliwość transportowania kompletnego zestawu za pomocą samochodu ciężarowego oraz odłączenia przyczepy w miejscu prowadzenia prac.
• Masa przyczepy wraz z dodatkową zabudową: ok. 3500 kg.
• Balast: 3 płyty betonowe po ok. 1620 kg, łącznie ok. 4860 kg.
• Masa osłony TMA wraz z tablicą U-26a: ok. 1000 kg.
• Masa całkowita kompletnego zestawu: ok. 9400 kg.

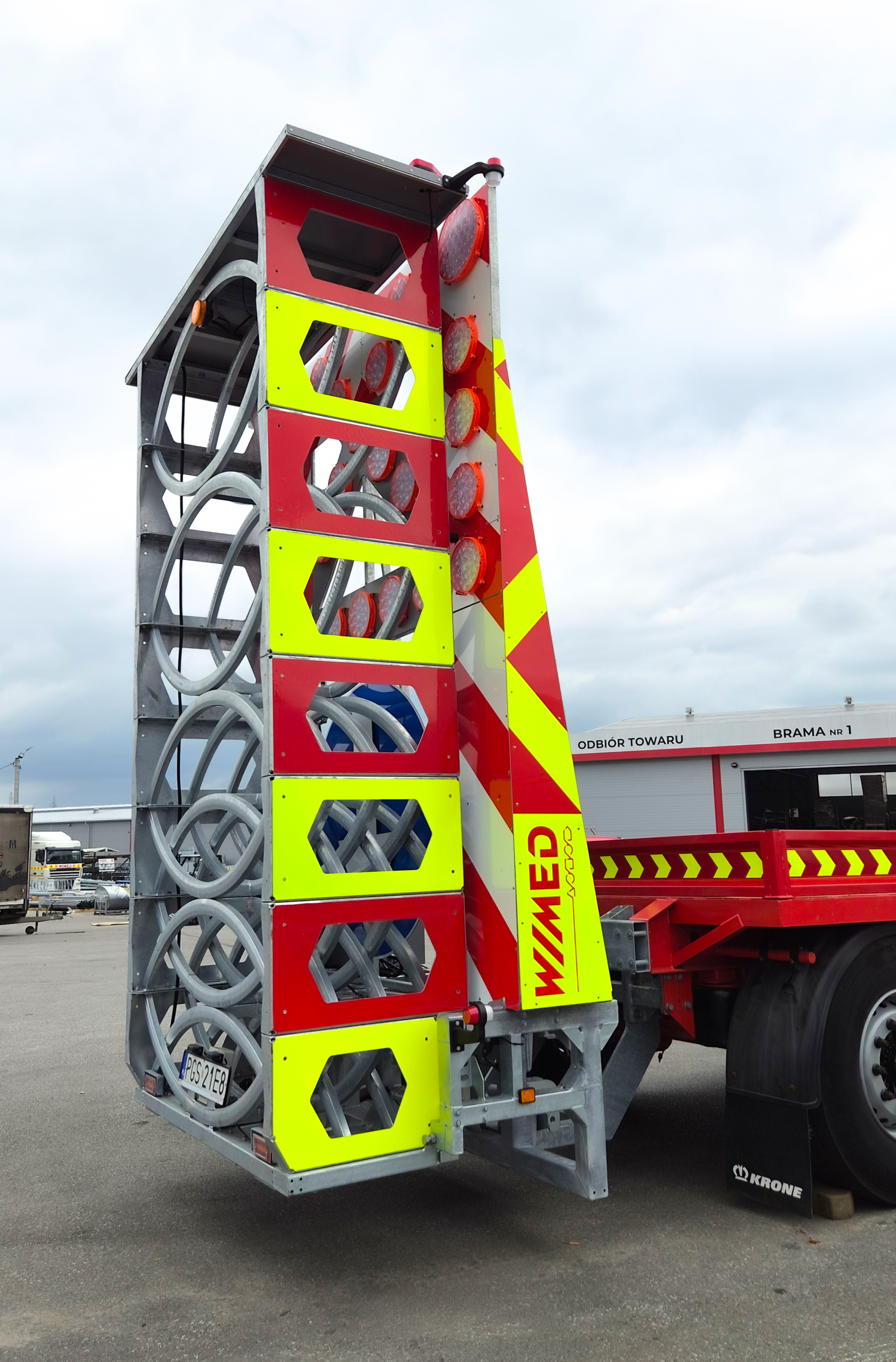

• Osłona TMA podnoszona i opuszczana hydraulicznie pomiędzy pozycją transportową i roboczą.

Cechy produktu:

• Potwierdzone bezpieczeństwo zapewnia pełna zgodność z europejską specyfikacją techniczną.
• Innowacyjna absorpcja energii to zasługa konstrukcji opartej na specjalnych, eliptycznych modułach stalowych, które progresywnie pochłaniają energię uderzenia.
• Cała konstrukcja jest ocynkowana ogniowo zgodnie z normą EN ISO 1461.
• Możliwość montażu tablicy U-26a z folią typu 2 (klasa RA2), wyposażonej w lampy LED „STOKROTKA”.

Parametry fizyczne

Osłona TMA – absorber podwieszany

• Napięcie instalacji elektrycznej (dotyczy absorbera) 24 V.
• Wyrób spełnia wymagania europejskiej specyfikacji technicznej CEN/TS 16786.
• Tablica U-26a zapewnia oznakowanie i sygnalizację świetlną strefy robót.
• Długość całkowita zestawu w pozycji transportowej: ok. 10,6 m.
• Długość całkowita zestawu w pozycji roboczej: ok. 13 m.
• Szerokość całkowita: ok. 2,5 m.
• Wysokość całkowita w pozycji transportowej i roboczej: ok. 4 m.

Parametry fizyczne

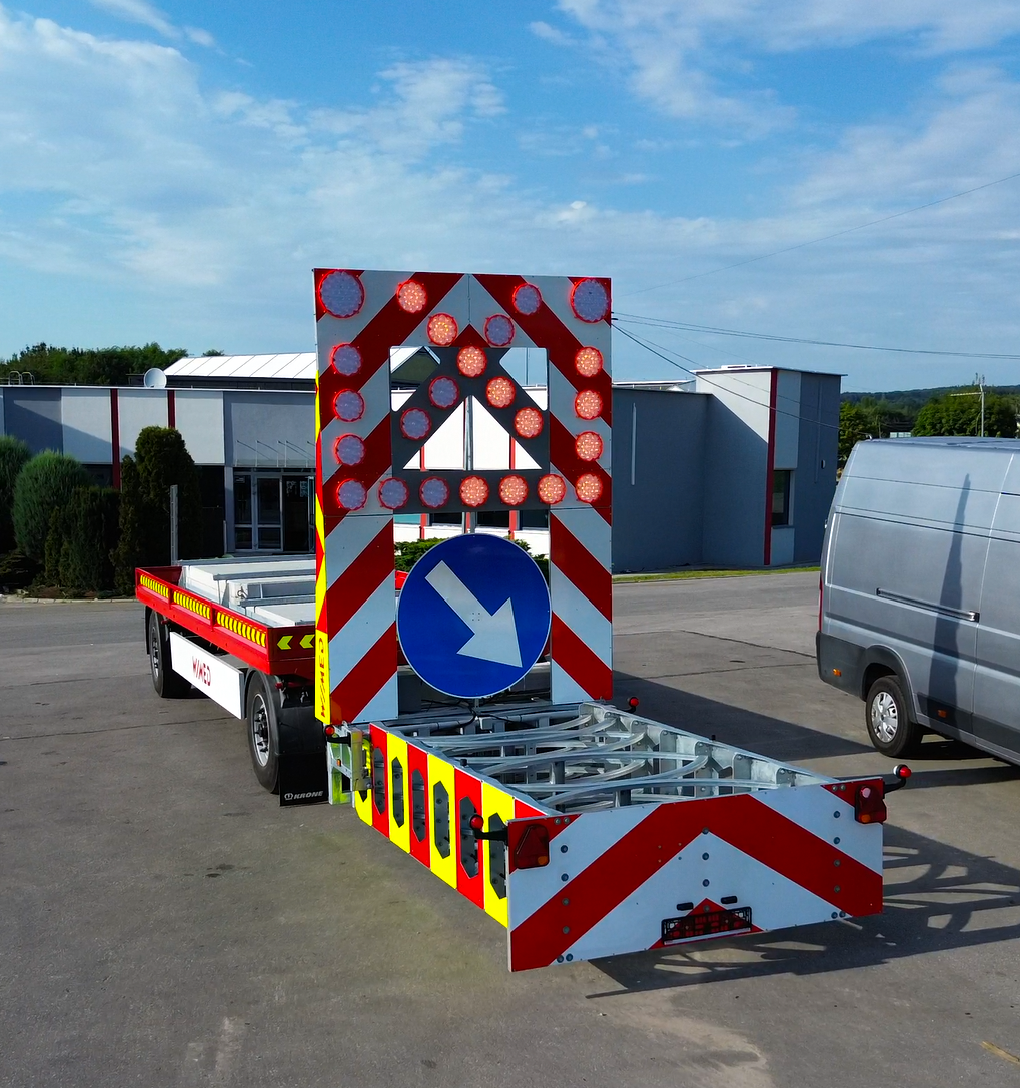

Tablica zamykająca U-26a- wersja wysuwana

• Wykonana zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego.
• Lico wyklejone folią typu 2 (klasa RA2). Opcjonalnie wyklejone folią typu 3 (klasa RA3).
• W górnej części tablicy dwie lampy „STOKROTKA” wczesnego ostrzegania ø 300 mm.
• Strzały świetlne (w prawo/w lewo) wykonane z lamp ostrzegawczych „STOKROTKA” ø 200 mm.
• W dolnej części tablicy przestawny znak nakazu.
• Zasilanie lamp 12V DC.
• Sterowanie przy użyciu pilotów z kabiny kierowcy bądź z zewnątrz kabiny.
• Umożliwia podnoszenie/opuszczanie tablicy zamykającej – U-26a oraz zaprogramowanie na niej świateł.

Parametry fizyczne

Tablica zamykająca U-26a – wersja ultralekka

• Wykonana zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego.
• Lico wyklejone folią typu 2 (klasa RA2). Opcjonalnie wyklejone folią typu 3 (klasa RA3).
• W górnej części tablicy dwie lampy „STOKROTKA” wczesnego ostrzegania ø 300 mm.
• Strzały świetlne (w prawo/w lewo) wykonane z lamp ostrzegawczych „STOKROTKA” ø 200 mm.
• W dolnej części tablicy przestawny znak nakazu.
• Zasilanie lamp 12V DC.
• Sterowanie przy użyciu pilotów z kabiny kierowcy bądź z zewnątrz kabiny.
• Umożliwia zaprogramowanie świateł na tablicy zamykającej U-26a.

Parametry fizyczne

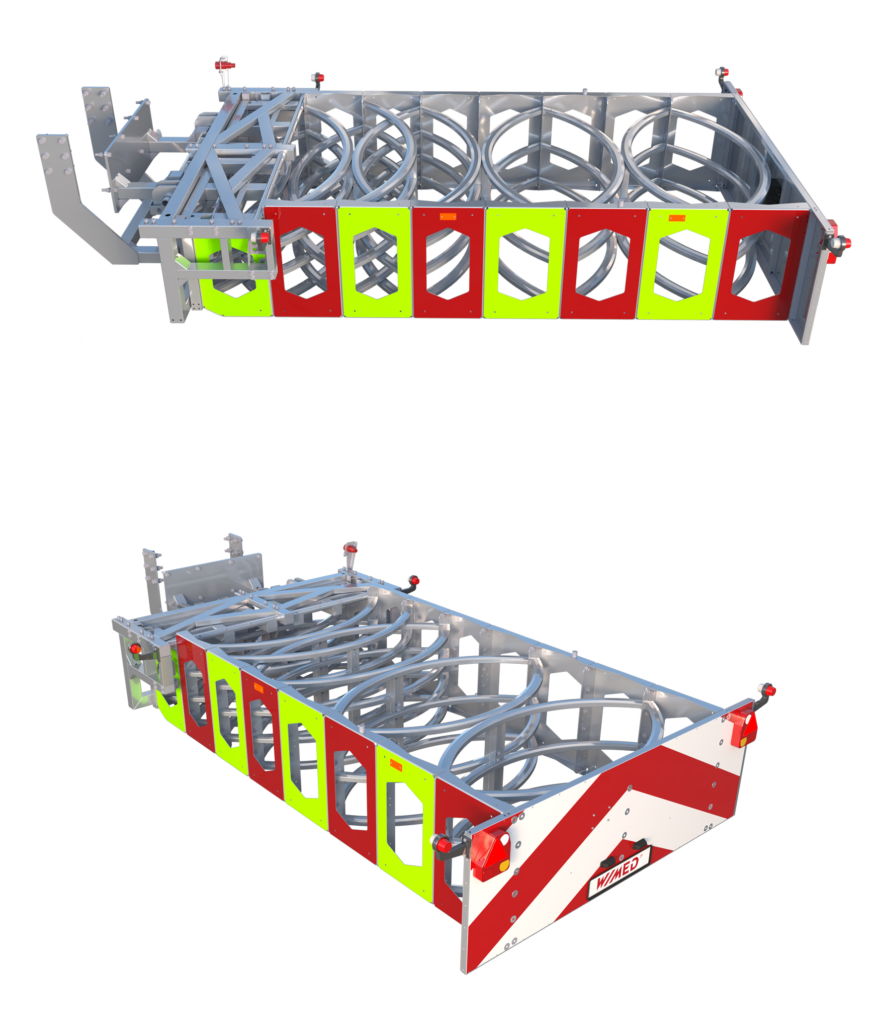

Osłona TMA absorber podwieszany

• Konstrukcja stalowa ocynkowana ogniowo z elementami eliptycznymi pochłaniającymi energię.
• Sztywna konstrukcja mocowana do Przyczepy BDF.
• Podnoszenie i opuszczanie absorbera za pomocą siłownika hydraulicznego i pompy, sterowanie przy użyciu pilota.
• Skrzynia służąca do bezpiecznego przechowywania akumulatorów.
• Oświetlenie zgodne z wymogami kodeksu drogowego.
